آب‌شیرین‌کن ۲۰۰ هزار مترمکعبی بندرعباس

شرح کلی پروژه

اجرای پروژه آب‌شیرین‌کن ۲۰۰ هزار مترمکعبی بندرعباس شامل موارد زیر است:

• اجرای شبکه خط انتقال آب به نقاط tie-in تمامی پلنت‌های تصفیه‌خانه از سازه آبگیر

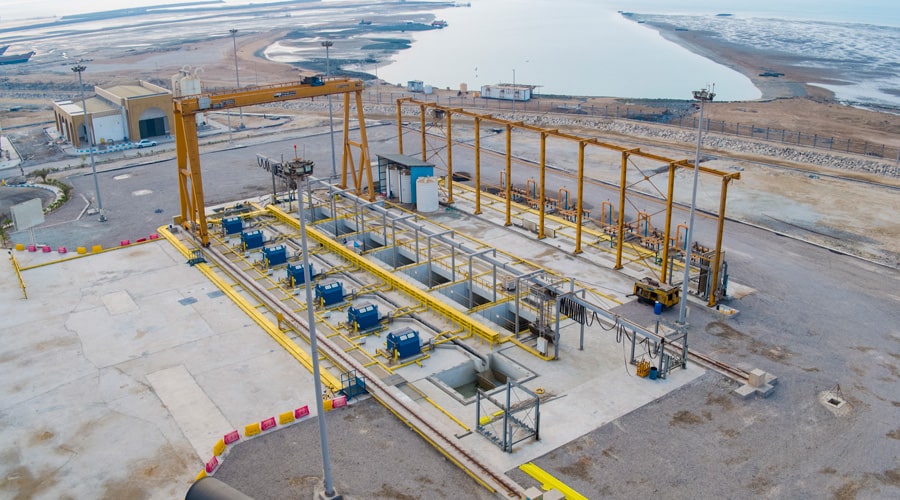

• نصب تجهیزات الکترومکانیکال آبگیر و نصب پمپ‌های مربوطه
• ساخت یک واحد آب‌شیرین‌کن ۲۰۰ هزار متر مکعبی به صورت PC به اضافه بهره‌برداری ۶ ماهه
• اجرای شبکه زیر‌ساخت مجموعه تصفیه‌خانه‌های RO (طرح ساقی کوثر) به ظرفیت یک میلیون متر‌مکعب در روز
• اجرای دیوار پیرامونی و جاده‌های سایت



دامنه کار

• اجرای تصفیه‌خانه ۲۰۰ هزار متر مکعبی RO، خط انتقال آب به تصفیه‌خانه و اجرای تاسیسات زیربنایی کل سایت طرح ساقی کوثر

مشخصات کلی پروژه

پروژه آب‌شیرین‌کن ۲۰۰ هزار مترمکعبی بندرعباس، یکی از مدول‌های پروژه آب‌شیرین‌کن ۱,۰۰۰,۰۰۰ مترمکعب در روز شرکت مهندسی توسعه آب آسیا بوده که به منظور استفاده از آب تولیدی در بخش صنعت و معدن (مس و فولاد) احداث شده است. نتیجه این پروژه تولید ۲۰۰,۰۰۰ مترمکعب آب تصفیه‌شده در روز در قالب یک تصفیه‌خانه آب‌شیرین‌کن ۲۰۰,۰۰۰ مترمکعبی است که به علت بالا بودن TDS آب خام (از خلیج فارس) نیازمند یک پیش‌تصفیه کامل به همراه تکنولوژی اسمز معکوس (Reverse Osmosis)  برای تصفیه آب است.

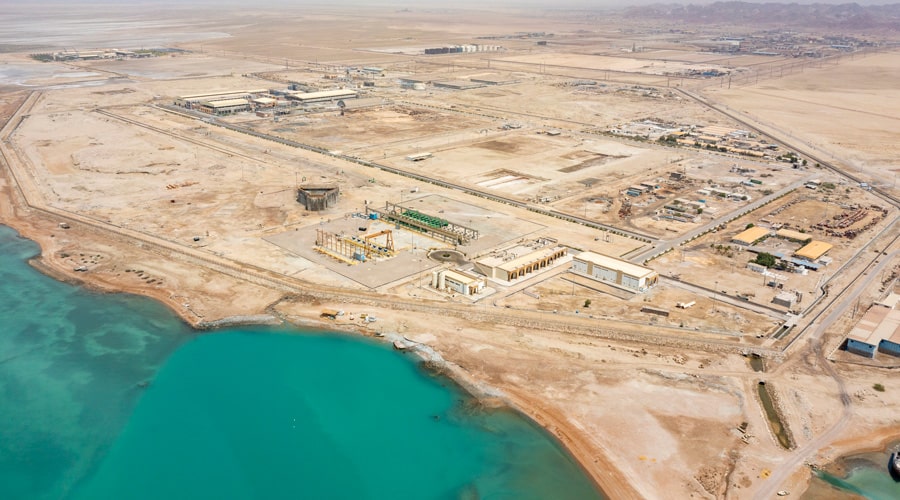

این پروژه در ساحل شمالی خلیج فارس و در حدود ۳۵ کیلومتری غرب شهر بندرعباس واقع شده است. پارامترهای هواشناسی منطقه پروژه به شرح جدول ذیل است:

در پروژه به غیر از آبگیر و تأسیسات و تجهیزات آبرسانی از دریا به واحدهای آب‌شیرین‌کن، تأسیسات دفع پساب و تأسیسات زیربنایی مجتمع که توسط کارفرما اجرا می‌شود و برق و آب خام در محدوده پروژه تحویل پیمانکار شد، بقیه موارد کلا برعهده پیمانکار و احداث مجموعه‌ای کامل از یک واحد آب‌شیرین‌کن ۲۰۰,۰۰۰ مترمکعب در روز در تعهد پیمانکار بود.

آمار و ارقام پروژه

خاک‌برداری، حفاری و پی‌کنی	۳۳۰,۰۰۰ مترمکعب
آرماتوربندی	۱۲,۰۰۰ تن
بتن‌ریزی	۱۳۸,۰۰۰ مترمکعب
کارهای فولادی سنگین	۲۰۰۰ تن
لوله‌های GRP	۲۷,۰۰۰ مترطول
لوله‌های پلی‌اتیلن	۷۸,۰۰۰ مترطول
لوله‌های کربن استیل	۴۴۴ تن
کابل‌ها	۵۲۳,۰۰۰ مترطول
ترانس‌ها	۱۰ عدد
دیزل‌ها	۳ عدد
نصب پمپ‌های ورودی تصفیه‌خانه	۸ عدد
نصب پمپ‌های داخل آب‌شیرین‌کن	۶۰ عدد
نصب کلیه بلوئرها، میکسرها، کمپرسور‌ها داخل آب‌شیرین‌کن
نصب کلیه تابلو‌هایMV/LV  داخل آب‌شیرین‌کن و بخش زیرساخت
نصب کلیه کابل‌های کنترل و تجهیزات ابزار دقیق آب‌شیرین‌کن و بخش زیرساخت



شرح فرایند آب‌شیرین‌کن ۲۰۰ هزار متر مکعبی

طراحی، تأمین و اجرای پروژه ۲۰۰ هزار متر مکعبی شامل چهار مرحله فرایندی است:

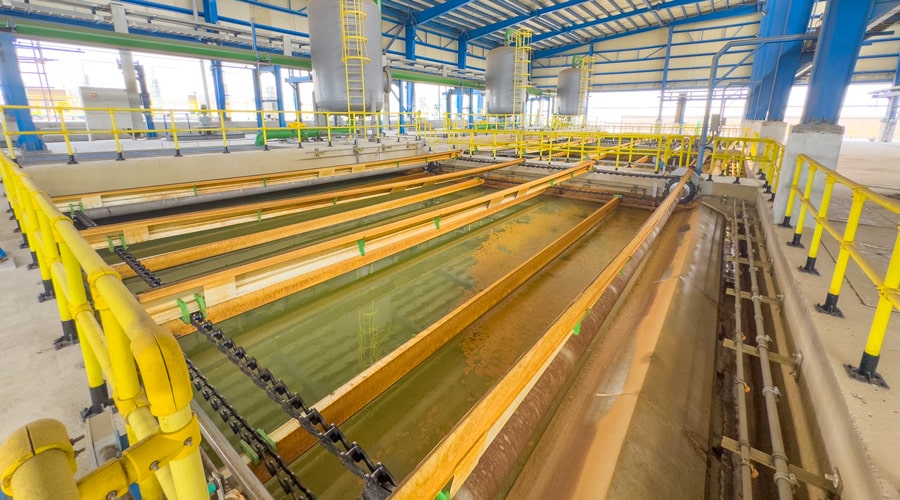

واحد پیش‌تصفیه: در این بخش حذف جلبک و مواد جامد معلق در آب (TSS) صورت می‌گیرد که شامل Dissolved Air Filtration) DAF) و واحد فیلتراسیون ثقلی (DMF) به همراه بخش بکواش و شستشوی فیلترها است.

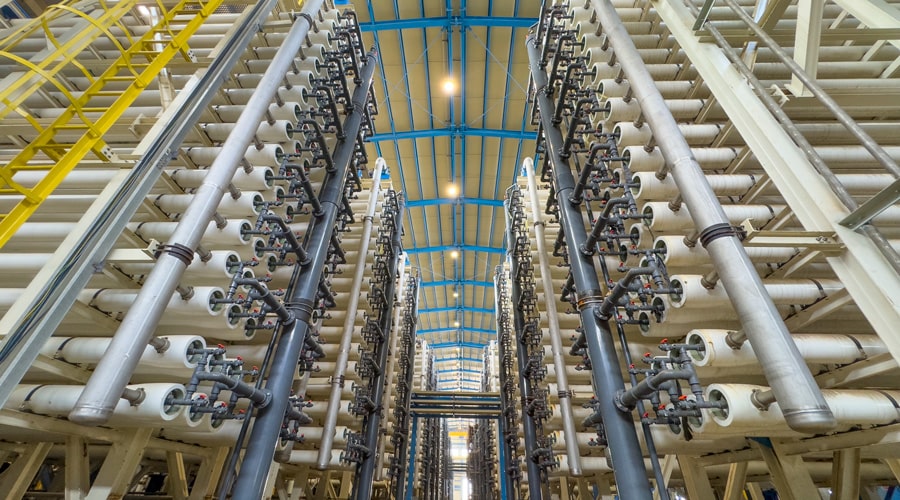

واحد تصفیه (آب‌شیرین‌کن): این بخش اصلی‌ترین واحد شیرین‌سازی است که در آن میزان مواد جامد محلول (TDS) در آب و به تبع آن املاح و نمک‌های موجود در آب کاهش می‌یابد. برای شیرین‌سازی آب دریا از فناوری اسمز معکوس (SWRO) به همراه سیستم‌های پیشرفته بازیابی انرژی از نوع Pressure exchanger) PX) استفاده شده است. سیستم PX با انتقال مستقیم فشار از جریان شور پر فشار خروجی (Brine) به جریان آب ورودی، بخش قابل توجهی از انرژی مصرف‌شده را بازیابی می‌کند. این فناوری بدون نیاز به مبدل‌های پیچیده یا مصرف مجدد انرژی الکتریکی، موجب بهینه‌سازی عملکرد سیستم و کاهش چشم‌گیر هزینه‌های بهره‌برداری می‌شود. به کارگیری ترکیبی اسمز معکوس و PX در این پروژه علاوه بر کاهش مصرف انرژی، بهره‌وری فرایند شیرین‌سازی را نیز به طرز چشم‌گیری افزایش داده است.

واحد پس‌تصفیه: در این واحد کیفیت آب Permeate حاصل از اسمز معکوس شامل TDS و pH به کیفیت آب شیرین رسیده و پارامترهای فیزیکی – شیمیایی آن منطبق با استاندارد آب آشامیدنی WHO می‌شود. افزایش TDS و کیفیت آب با افزودن ماده معدنی آهک (Lime milk) و تزریق دی‌اکسید‌کربن به آب صورت می‌گیرد.

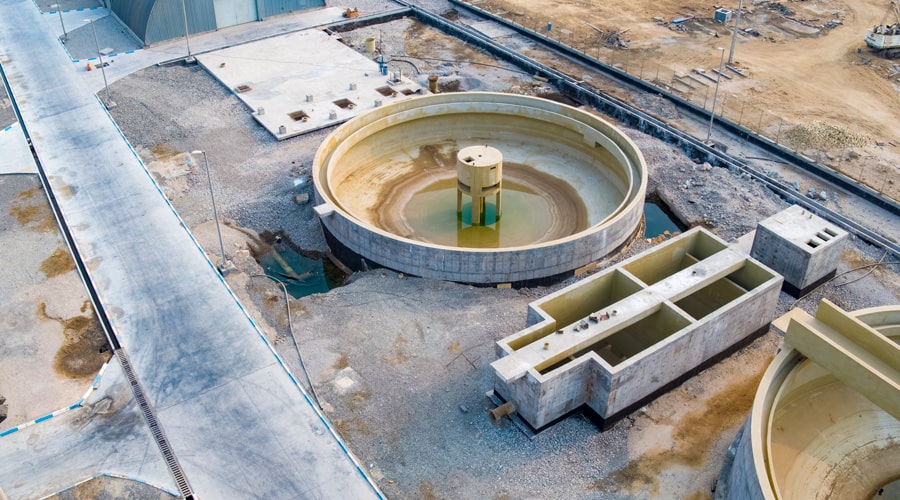

واحد تصفیه‌خانه: در راستای رعایت الزامات زیست‌محیطی و کاهش اثرات منفی بر اکوسیستم‌های پیرامونی، تصفیه‌خانه‌ای پیشرفته در جنوبی‌ترین بخش سایت احداث شده است. این تصفیه‌خانه با هدف تصفیه و مدیریت اصولی پساب‌ها و لجن حاصله از واحدهای فرایندی طراحی شده و نقش مؤثری در جلوگیری از آلودگی منابع آبی و خاکی ایفا می‌کند. اجرای این بخش از پروژه گامی مهم در جهت توسعه پایدار و همراستا با سیاست‌های کلان حفاظت از محیط زیست به شمار می‌رود.

تأمین و نصب تجهیزات الکترومکانیکی و مکانیکی مانند پمپ، بلوئر، کمپرسور، میکسر، و همچنین تابلوهای برق MV/LV، کابل‌های برق، کنترل و تجهیزات ابزار دقیق، لوله‌گذاری، ساخت و اجرای سازه‌های عمرانی و محوطه‌سازی از جمله اقدامات این پروژه است. همچنین راه‌اندازی و بهره‌برداری یک‌ساله از تأسیسات نیز جزء شرح خدمات و دامنه‌کاری این پروژه محسوب می‌شود.
